Description

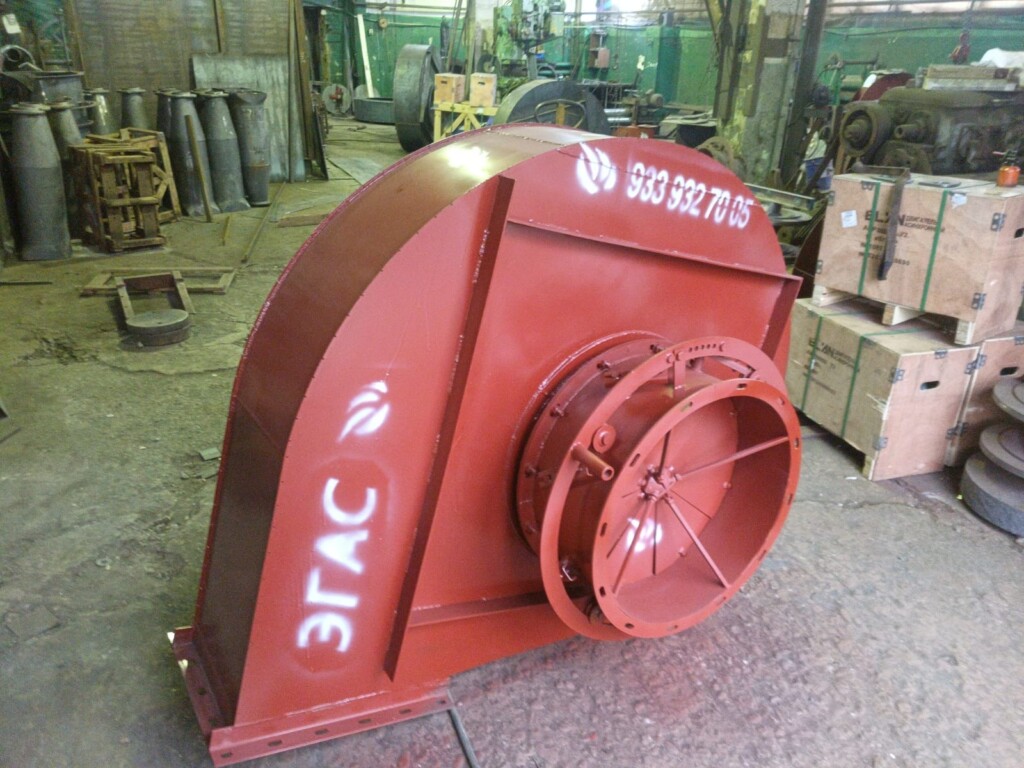

Вентилятор ВДН 9 предназначен для отсасывания дымовых газов от технологического оборудования при сжигании различных видов топлива. Эксплуатация допускается при температуре перемещаемых газов не выше 200оС (сх.1) и не выше 400оС (сх.3) в условиях умеренного (У) и тропического (Т) климата второй и третьей категории размещения по ГОСТ 15150. Температура воздуха при этом должна быть в диапазоне от -30оС до +30оС, относительная влажность воздуха 80%.
- типоразмер – №9;
- конструктивное исполнение – схема 1;
- одностороннее всасывание;
- корпус спиральный поворотный;
- лопатки загнуты назад;
- количество лопаток – 16;
- направление вращение – правое и левое.

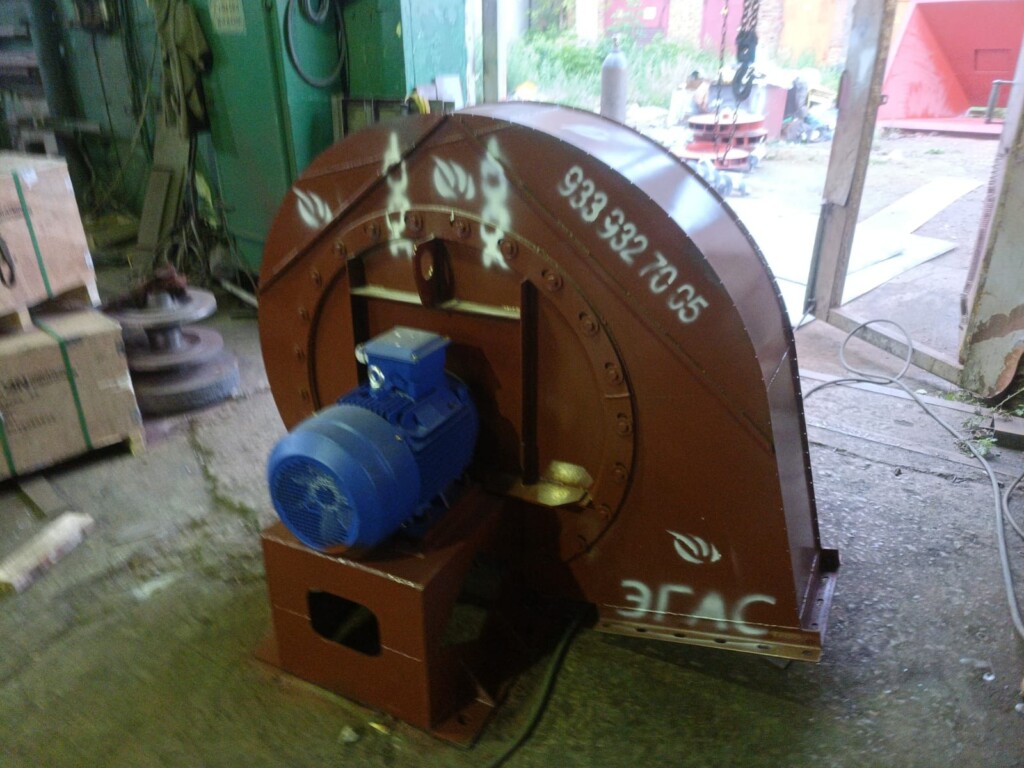

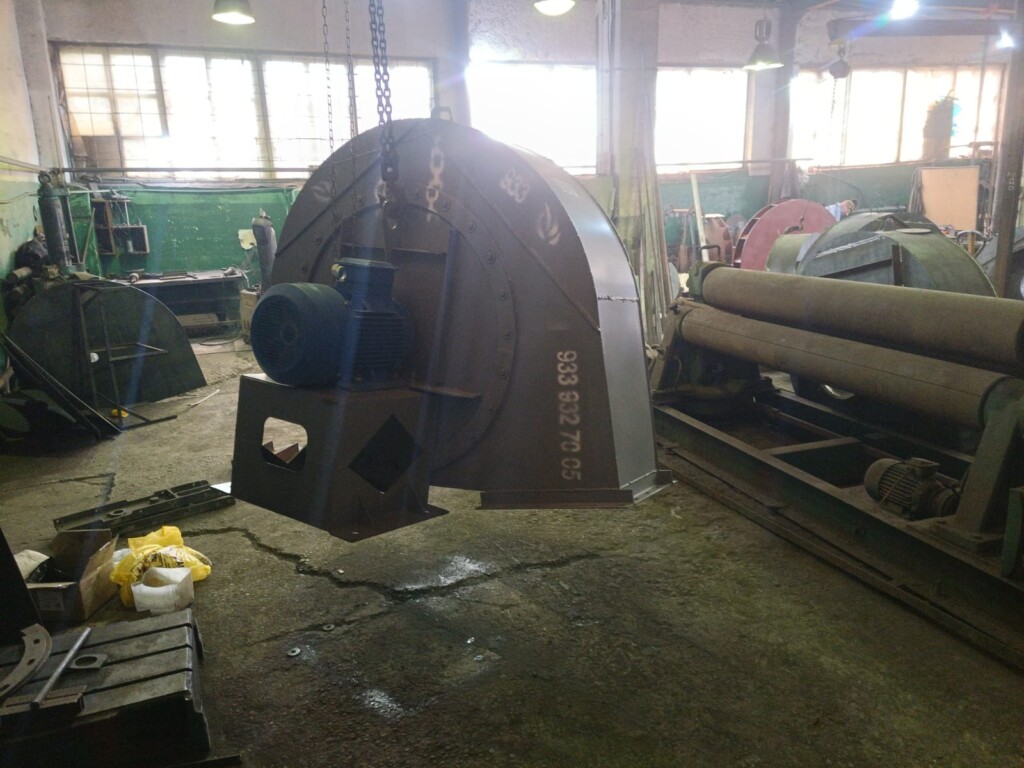

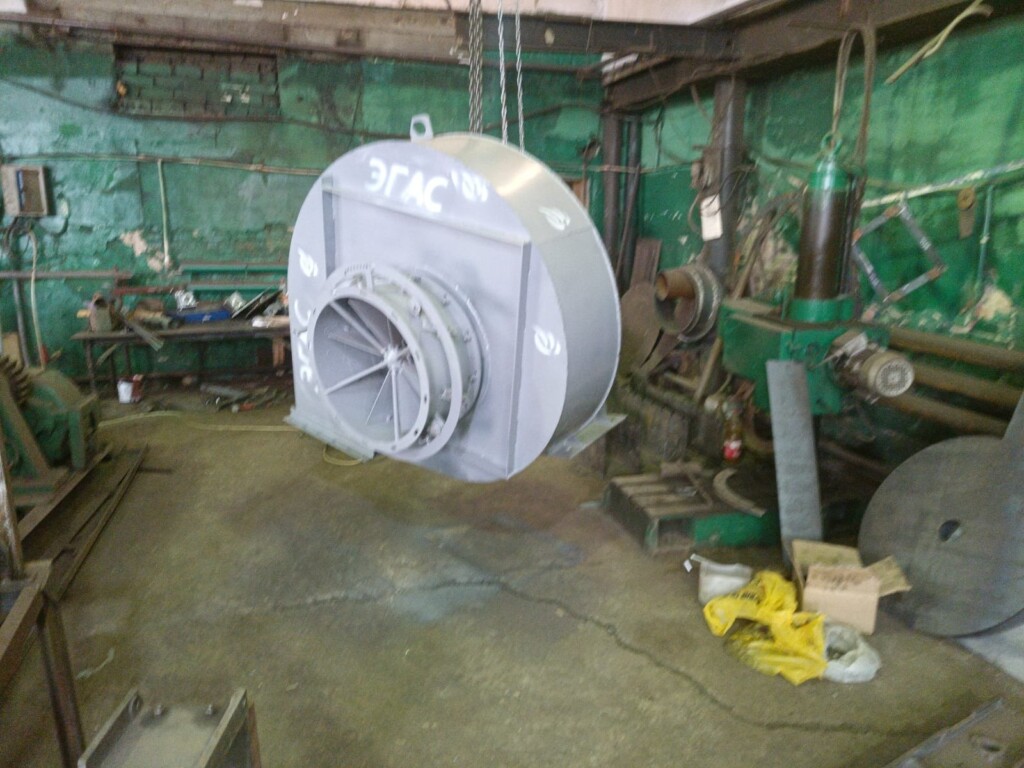

Вентилятор ВДН 9 изготавливается по 1-ой конструктивной схеме (соединение рабочего колеса с двигателем напрямую) и по 3-ей схеме (рабочее колесо соединяется с электродвигателем при помощи соединительной муфты) исполнения. Полное давление 2850 Па, производительность по воздуху 25000 м3/ч, по исполнению ВДН-9 делятся на правые и левые (по направлению вращения рабочего колеса, если смотреть со стороны электропривода). Дутьевой вентилятор ДН №9 одностороннего всасывания предназначен для нагнетания приточного воздуха через газоходы к котельным топкам, в газомазутных котельных установках дымососы могут работать не только на вдув, но и на утилизацию дыма и летучих продуктов горения с максимально допустимой температурой рабочей среды до +200°С.
Изготавливаются в двух исполнениях:
- из углеродистой стали – общепромышленные (без буквенной маркировки);
- из нержавеющей стали – коррозионностойкие (К).
